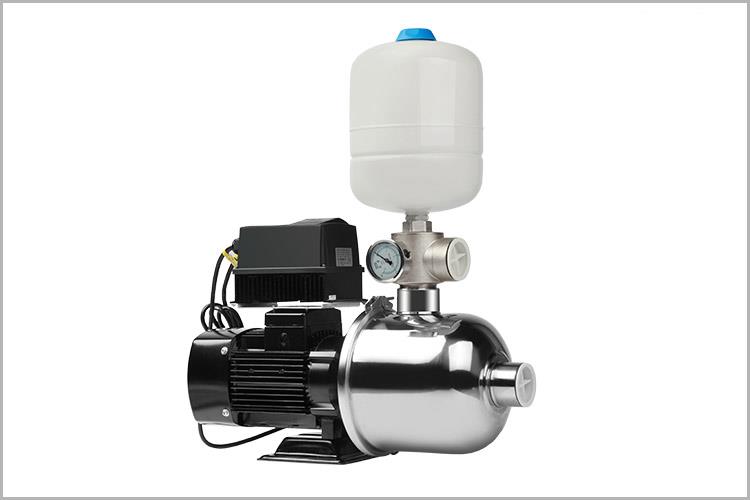

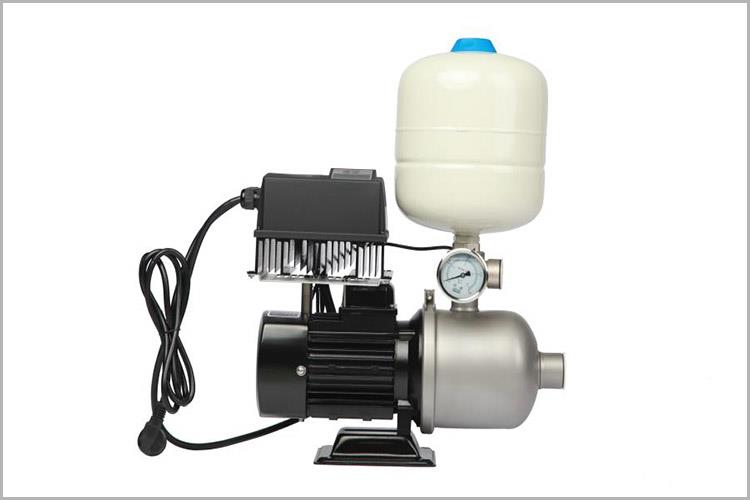

QDWB卧式变频泵

QDWB卧式变频泵由CX-B系列变频恒压供水自动控制装置与水泵电机组合而成.该装置由变频器（内含PID调节器）、可编程时控开关、可编程控制器（PLC）、水位显示控制器、远传压力表、水位传感器及相关电气控制部件构成，QDWB卧式变频泵是具有变频调速和全自动闭环控制功能的机电一体化智能设备，它可同时对一台或多台三相380V，50Hz的水泵电机进行自动控制。

QDWB卧式变频泵工作原理：

水泵电机以软启动方式启动后开始运转，由远传压力表检测供水管网实际压力，管网实际压力与设定压力经过比较后输出偏差信号，由偏差信号控制调整变频器输出的电源频率，改变水泵转速，使管网压力不断向设定压力趋近.这个闭环控制系统通过不断检测、不断调整的过程实现管网压力恒定，从而使水泵根据需水量自动调节供水量，达到节能节水的目的。

QDWB卧式变频泵控制功能：

1、设有手动/自动切换电路，当切换至自动位置时，系统可根据出口压力变化，自动调节变频泵的转速和自动启动、停止备用泵，以维持出口压力恒定，当变频控制电路出现故障时，可切换至手动位置，使水泵直接在工频下运行，保证正常供水；

2、能够在1d内设置1～9个供水时间段，一周内各天的供水时间可以不同；

3、用PLC控制水泵（包括备用泵）全轮回软启动，周期性地自动交换使用，以期水泵寿命基本一致。
