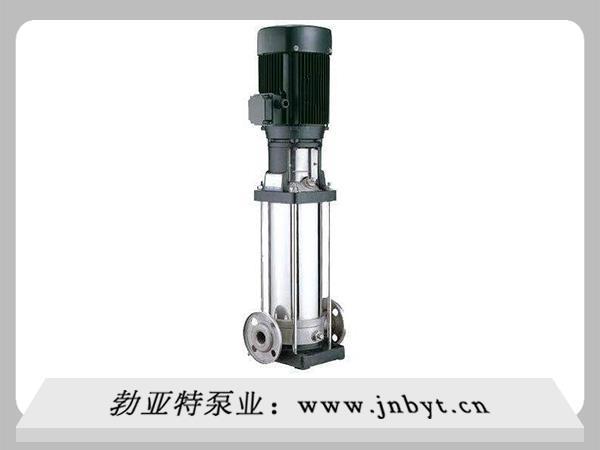

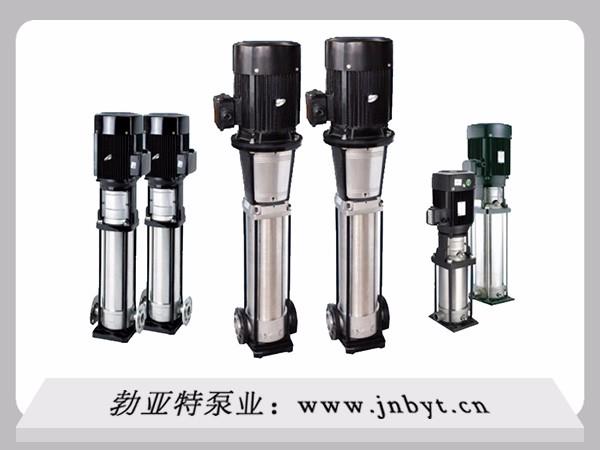

多级锅炉给水泵

多级锅炉给水泵具有整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便等特点，供输送清水或物理化学性质类似于水的其它液体之用。多级锅炉给水泵广泛适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

多级锅炉给水泵特点

1、平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

2、轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

3、轴承是单列向心球轴承，采用钙基润滑脂润滑。

4、填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。

多级锅炉给水泵的安装

1、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保证零件的加工精度和表面粗糙度，不允许碰、划伤。作密封剂用的二硫化钼应干净。紧固用的螺钉、螺栓应当受力均匀。

2、叶轮出口流道与导叶进口流道的对中性是依靠各零件的轴向尺寸来保证。流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整。

3、泵装配完毕后，未装填料前，用手转动泵转子，检查泵转子在壳体内旋转是否灵活，轴向窜动是否达到规定要求。

4、上述检查符合要求后，在泵两端轴封处加入填料，注意填料环在填料室中的相对位置。

多级锅炉给水泵结构特点

1、多级锅炉给水泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。

2、多级锅炉给水泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑中，并用油环进行自润滑，循环水冷却。

3、泵的进水段、中段、出水段之间的密封均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予更换。

4、轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内，箱内要通入一定的压力的水，起水封、水冷或水润滑作用。在轴封处装有可更换的轴套，保护泵轴。

5、多级锅炉给水泵一般采用滑动轴承、稀油润滑结构，也可采用滚动轴承、干油润滑结构，泵主要零件采用铸钢或不锈钢。该系列泵通过弹性联轴器由原电机直接驱动，从原电机方向看，泵为顺时针方向旋转。
