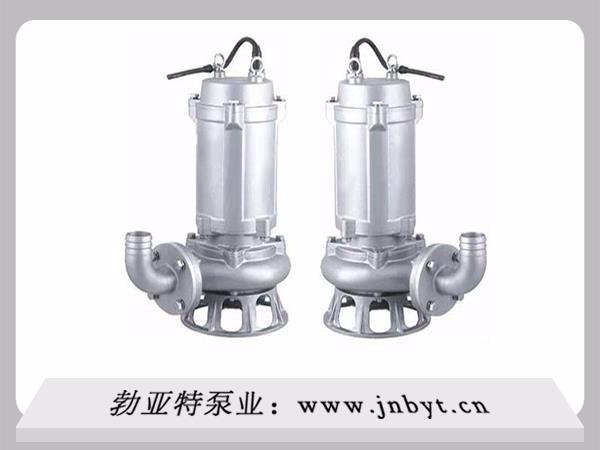

不锈钢潜水排污泵

不锈钢潜水排污泵具有节能效果显著，防缠绕、无堵塞、自动安装和自动控制等特点，在排送固体颗粒和长纤维拉圾方面，具有良好的效能。不锈钢潜水排污泵可安装于小而简单的泵站中，能够隐蔽于地下而不引起任何障碍，它可以快速而简易地沿着导杆下放至液体中，使用灵活，装拆方便，可根据用户要求进行水位自动控制，并备有自动保护装置及电控柜。

不锈钢潜水排污泵的优点

1、结构紧凑、占地面积小。潜水排污泵由于潜入液下工作，因此可直接安装于污水池内，无需建造专门的泵房用来安装泵及机，可以节省大量的土地及基建费用。

2、安装维修方便。小型的排污泵可以自由安装，大型的排污泵一般都配有自动藕合装置可以进行自动安装，安装及维修相当方便。

3、连续运转时间长。排污泵由于泵和电机同轴，轴短，转动部件重量轻，因此轴承上承受的载荷(径向)相对较小，寿命比一般泵要长得多。

4、不存在汽蚀破坏及灌引水等问题，给操作人员带来了很大的方便。

不锈钢潜水排污泵的流量选定

1、当有排水量调节时，可按生活排水大小时流量选定。消防电梯集水池内排水泵流量不小于10L/s。 排水泵的扬程按提升高度、管道损失计算确定后，再附加一定的自由水头。自由水头宜采用0。02～0。03MPa。排水泵吸水管和出水管流速不应小于0。7m/s，并不宜大于2。0m/s。 公共建筑内应以每个生活排水集水池为单元设置一台备用泵，平时宜交互运行。地下室、设备机房、车库冲洗地面的排水，如有两台及两台以上排水泵时可不设备用泵。

2、当集水池无法设事故排水管时，水泵应有不间断的动力供应；

3、当能关闭排水进水管时，可不设不间断动力供应，但应设置报警装置。

4、当提升带有较大杂质的污、废水时，不同集水池内的潜水排污泵出水管不应合并排出。

5、当提升一般废水时，可按实际情况考虑不同集水池的潜水排污泵出水管合并排出。两台或两台以上的水泵共用一条出水管时，应在每台水泵出水管上装设阀门和止回阀。单台水泵排水有可能产生倒灌时，应设止回阀。不允许压力排水关与建筑内重力排水管合并排出。

6、当潜水排污泵提升含有大块杂物时，潜水排污泵宜带有粉碎装置；当提升含较多纤维物污水时，宜采用大通道潜水排污泵。

7、当电机功率大于等于7。5kW或出水口管径大于等于DN100时，可采用水泵固定自耦装置；8、当潜水排污电泵电机功率小于7。5kW或出水口管径小于DN100时，可设软管移动式安装。污水集水池采用潜水排污泵排水时，应设水泵固定自耦装置，方便水泵检修。排水泵应能自动启停和现场手动启停。多台水泵可并联交替运行，也可分段投入运行。

不锈钢潜水排污泵工况检测及故障诊断

1、正常工况具体表现为：泵效、沉没度、电流等生产参数在正常范围。系统运行稳定，参数没有大幅度波动，工作扭矩和轴向力为平稳直线，扭矩值在正常范围内。

2、抽油杆断脱具体表现为：在短期内，泵效大幅度下降，动液面迅速上升，电流下降甚至接近空载电流，油套压不等。扭矩和轴向力仍为平稳直线，光杆扭矩值远小于正常工作范围，轴向力也小于正常范围。

3、泵漏失具体表现形式为：泵效逐渐下降，动液面逐渐上升，电流逐渐下降，扭矩值低于正常范围，轴向力低于正常范围，但仍大于杆柱在采出液中的重量，油套压在一定程度上连通。

4、定子溶胀故障表现为：泵效和动液面正常，电流增加。光杆工作扭矩增加，超过正常范围，轴向力正常。

5、定子脱胶表现形式为：泵效急剧下降，动液面上升，电流下降并波动，光杆扭矩下降很大，光杆扭矩会出现不规则波动，光杆轴向力低于正常范围，但仍高于杆柱在采出液中的重量。

6、管漏失具体表现为：泵效下降，动液面上升，电流减小，光杆扭矩值低于正常范围，光杆轴向力略低于正常范围。但仍高于杆柱在流体中的重量。

7、管结蜡具体表现为：动液面上升，泵效下降，同时电流_上升，扭矩值高于正常范围，并且有不规则波动，轴向力偏低，但仍在正常范围。

8、工作参数偏高主要表现为：泵效较低，动液面很深，沉没度甚至接近泵吸人口，电流也偏高，光杆扭矩值高于正常范围，轴向力高于正常范围。

9、工作参数偏低具体表现为：泵效较高，动液面很浅或在井口，电流偏低，光杆扭矩值低于正常范围，轴向力正常偏低。
