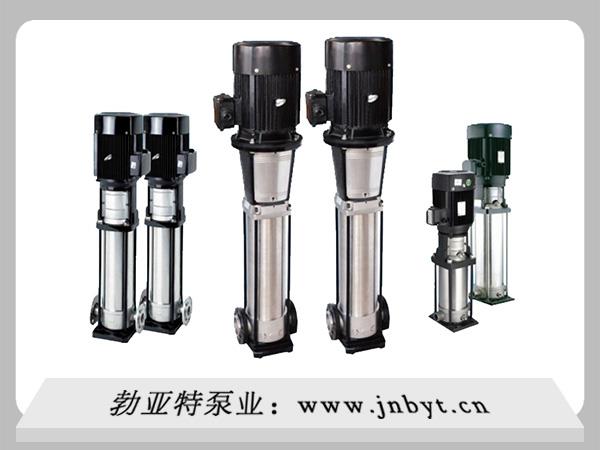

立式多级管道泵

立式多级管道泵为立式结构，这直接决定了安装占地面积的大小，因泵体核心重合泵脚中心，因而增加了泵的运行稳定性和使用寿命。电机选用的是4级电机，因此泵体运行更加平稳。立式多级管道泵广泛适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

立式多级管道泵的维护保养

1、立式管道泵每运转500小时，应松开密封座上螺塞，用注射器抽出腔内残留机油；向密封腔内加注合格的20号机械油至腔内一半容积(加机油量合适的检查方法：运行油泵，机油不向外冒出即可)，小编提醒大家收尾时应拧紧螺塞以防泄漏现象发生。

2、发现立式管道泵的电机机械噪音曾大或轴承处温升异常时，应检查电机轴承润滑情况。如润滑脂变色、变脏应及时更换。

3、当发现密封座有漏油现象时，可以松开密封座上螺塞，运行油泵，有油向外冒出并有航空油料味道时即可判定：机械密封失效。停止使用该立式管道泵以便快速更换机械密封。

立式多级管道泵更换失效机械密封的方法

1、准备好放置泵零件的工作台(地面)及拆装工具，切勿任意乱放乱用，以免碰坏泵零部件。

2、拆前确认立式管道泵的电机处于检修状态；拧下加油螺塞，用吸管把密封座腔内的润滑油吸出。

3、拆对分式联轴器：先把联轴器的固定内六角螺钉拧下，再轻轻把联轴器的一半从轴上慢慢拉下(注意不要掉下来)。用梅花扳手拧下泵轴吊紧螺栓和挡块，让叶轮慢慢下沉至泵体，拆下另一半联轴器，拿下泵轴挡圈。

4、拆密封座：拧下密封座压紧螺母，轻轻卸下密封座(注意：不要弄破座上橡胶油封)并清洗。

5、拆卸并清洗轴承座：先轻轻松动一下轴承座后用拆卸螺栓顶起轴承座，并沿着泵轴往上提而卸下；用喷气燃料清洗轴承及座，装前晾干并涂少许20号机械油润滑保护。

6、拆卸机械密封：抓住密封弹簧顺着泵轴往上提，就能拆卸。

7、机械密封装配：在动、静环镜面上涂一层洁净的20号润滑油；导轴承座抹上润滑油，先把静环轻轻定位装入导轴承座；再在泵轴上抹上润滑油，把机械密封的动环部分轻轻装入泵轴上，用手轻推密封环应能伸缩自如(注意动、静环部分的防转部位需装配到位)。

8、装密封座：密封座上先装入橡胶油封，再把密封座装入泵盖并压在轴承座上，拧紧螺母。

9、装联轴器：先在电机轴头上装上挡圈，装上一半联轴器，再在泵轴端和联轴器槽内装上挡块并用梅花扳手拧紧螺栓(吊起泵轴3~5毫米并提供机械密封预应力)；再装上另一半联轴器拧上内六角螺钉须拧紧。安装联轴器正确的检查要求：对分式联轴器上下间隙均匀；用手盘动联轴器数圈检查转动灵活。

立式多级管道泵安装说明

1、安装前检查水泵和电机的完好情况。
2、泵安装位置应尽可能靠近水源处。
3、泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接。
4、直接安装可将泵安放在基础上垫高30~40毫米（准备充填水泥浆之用），然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5天水泥干涸后，拧紧地脚螺栓的螺母。
5、安装管路时，进、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量。
6、泵用于有吸程场合，进水管端应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象存在。
7、在进口管路上好装有过滤网，以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3~4倍，以保证液体的自由畅通。
8、为了维护和使用方便，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。
9、进口如需扩径连接，请选用偏心异径管道接头。
