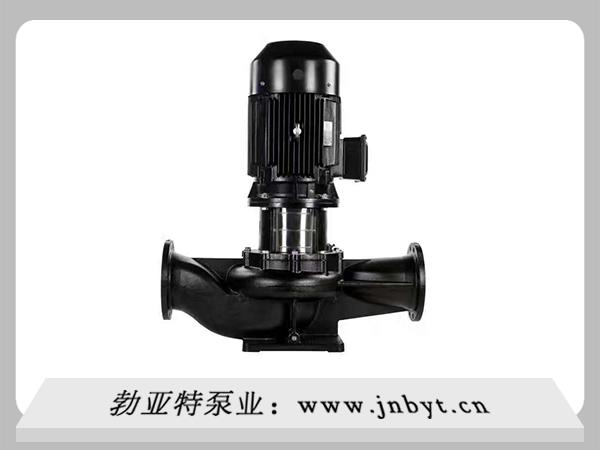

立式管道泵

立式管道泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性。立式管道泵具有外形紧凑美观，占地面积小，建筑投入低等优势。立式管道泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

立式管道泵安装新手易犯的错误

1、不锈钢立式管道泵管道部匹配：一些管道泵用户认为这样可以提高实际扬程，其实水泵的实际扬程=总扬程～损失扬程。当水泵型号确定后，总扬程是一定的；损失扬程主要来自于管路阻力，管径越小显然阻力越大，因而损失扬程越大，所以减小管径后，水泵的实际扬程非但不能增加，反而会降低，导致水泵效率下降。同理，当小管径水泵用大水管抽水时，也不会降低水泵的实际扬程，反而会因管路的阻力减小而减小了损失扬程，使实际扬程有所提高。

2、不锈钢立式管道泵进水管路上弯头多：如果在进水管路上用的弯头多，会增加局部水流阻力。并且弯头应在垂直方向转弯，不允许在水平方向转弯，以免聚集空气。

3、安装进水管路时，水平段水平或向上翘：这样做会使进水管内聚集空气，降低水管和水泵的真空度，使水泵吸水扬程降低，出水量减少。正确的做法是：其水平段应向水源方向稍有倾斜，不应水平，更不得向上翘起。

4、高扬程水泵用于低扬程抽水：一些不锈钢立式管道泵用户认为抽水扬程越低，电机负荷越小。在这种错误认识的误导下，选购水泵时，常将水泵的扬程选得很高。其实对于离心式水泵而言，当水泵型号确定后，其消耗功率的大小是与水泵的实际流量成正比的。而水泵的流量会随扬程的增加而减小，因而扬程越高，流量越小，消耗功率也就越小。反之，扬程越低，流量越大，消耗的功率也就越大。因此，为了防止电机过载，一般要求水泵的实际抽水使用扬程不得低于标定扬程的60%。所以当高扬程用于过低扬程抽水时，电机容易过载而发热，严重时可烧毁电机。若应急使用，则须在出水管上装一个用于调节出水量的闸阀（或用木头等物堵小出水口），以减小流量，防止电机过载。注意电机温升，若发现电机过热，应及时关小出水口流量或关机。这一点也容易产生误解，有些机手认为堵塞出水口，强制减少流量，会增加电机负荷。其实正好相反，正规的大功率离心泵排灌机组的出水管上都装有闸阀，为了减小机组启动时的电机负荷，应先关闭闸阀，待电机启动后再逐渐开启闸阀就是这个道理。

立式管道泵流量调节方式：

1、旁通调节：从管道泵的排出管路可以分流出全部或部分流量，经过旁路管引到泵的吸入口或其它的适当点。旁路中可装一个或多个流量孔板和合适的控制阀。计量旁路通常用于减小锅炉给水泵的流量，主要是为了防止过热。如果旁路旋桨泵多余的流量，用以取代出口节流，则可节省相当大的功率。

2、转速调节：采用这种方法调节流量时，可以使所需的功率减至小，并可排除流量调节过程中的过热现象。蒸汽透平和内燃机以很小的附加成本就很容易适应转速调节。各种机械式、磁力式、液压式的变速装置以及直流和交流变速电动机都可以用来调节转速。通常，变速电动机过于昂贵，只有在对特殊情况作经济研究后证明是值得时方能使用可调叶片调节。

3、补气：向管道泵的吸入口补气也是调节流量的一种方法，这种方法与出口节流相比可以节省一些功率。通常，不希望在输送的液体中有空气存在，而且空气太多总是存在使泵失去其灌注头的危险，所以除个别场合外，这种方法在实践中很少采用。

立式管道泵优势

1、立式管道泵为立式结构，进出口口径相同，且位于同一中心线上，可像阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。

4、立式管道泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
